SL-030B Цифровой тест сопротивления поверхности

И.

Этот прибор представляет собой переносную тестировку сопротивления поверхности (High - измеритель сопротивления) с 3,1/2 - Digit LCD (LED) дисплеем с использованием высоко интегрированного микропроцессора. Его диапазон измерений составляет от 10E3ω до 10E12 Ом, и он имеет высокую - точность цифровой температуры и датчика влажности. Внутреннее испытательное напряжение автоматически переключается между DC 10V и 100V. Он отображает значение сопротивления непосредственно в цифровом формате, предлагая высокую точность, быстрый ответ, хорошую стабильность и легкую читаемость. Этот инструмент подходит для тестирования электростатических диссипативных продуктов, таких как анти- статические обувь, анти - статические пластиковые и резиновые продукты, а также анти- статические полы для компьютерных помещений, а также для измерения устойчивости к изоляции электронных и электрических продуктов. Тестер цифровой изоляции SL-030B (измеритель с высокой устойчивостью) подходит для измерения изоляционной сопротивления изоляционных материалов, электрических продуктов и различных компонентов. Он также может измерить сопротивление изоляции пластиковых проводов и кабелей (без экранирования) при разных температурах.

II Технические параметры

1. Диапазон измерений сопротивления: от 10 × 103 Ом до 10 × 1012 Ом
2. Диапазон измерения температуры: от -0 до 50 градусов
3. Диапазон измерений влажности: от 0 до 100%RH
4. Дисплей: 3.1/2-значный ЖК-дисплей (светодиод)
5. Резолюция: 1/2000
6. Точность: 0,5%~ 5%
7. Внутреннее испытательное напряжение: 10 В, 100 В (автоматическое переключение)
8. Питание питания: батарея 9 В
9. Размеры прибора: 175 мм × 98 мм × 50 мм
10. Вес тестера: absx . 300 g
11. Тяжелый вес бобов: 2,5 кг × 2 ПК

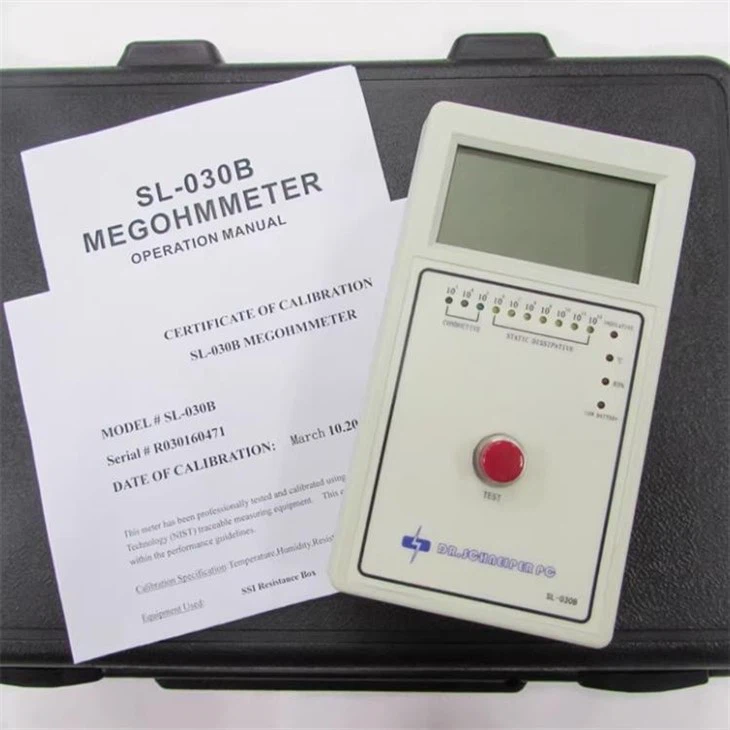

SL-030B ESD Surface Resistance tester

SL-030B esd tester

Iii. Структура инструмента и принцип работы
1. Структура
Он состоит из DC High - источника теста напряжения, высокого - импеданса DC усилитель, веса и дисплей.

2. Операционный принцип

Согласно закону Ома, измеренный RX сопротивления равен применяемому напряжению V, деленного на ток I, проходящего через него, то есть r=v/i. Принцип работы типичного высокого - измерителя сопротивления (в основном аналого -аналого -и некоторых общих цифровых высоких - счетчиков сопротивления) состоит в том, чтобы поддерживать фиксированное напряжение v и измерить ток I, протекающий через резистор образца, чтобы получить значение сопротивления. Как показано в уравнении, поскольку ток I обратно пропорционален сопротивлению, не напрямую пропорционально, отображаемое значение сопротивления не является - линейным. Когда сопротивление является бесконечным, ток равен нулю, а нулевая точка на шкале - ∞, с очень плотной маркировкой и низким разрешением. Вся шкала не является - линейным. Кроме того, поскольку напряжение V также немного изменяется при измерении различных сопротивлений, точность обычного высокого - счетчиков сопротивления трудно улучшить. SL - 030B Цифровой тестирование поверхности Сопротивления поверхности измеряет как напряжение V по всему сопротивлению, так и ток I, протекающий через него одновременно. После преобразования A/D микропроцессор вычисляет R (сопротивление) путем деления V на I и отображает результат в цифровом виде. Даже если и V, и я меняются одновременно, отображаемое значение сопротивления не колеблется, как в обычном высоком - счетчиках сопротивления из -за изменений в V или I, что приводит к очень высокой точности. Теоретически ошибка может быть нулевой. На практике ошибка может быть несколько тысяч или десяти тысянных. Температура и влажность измеряются с использованием импортированных цифровых датчиков, непосредственно отображаемых микропроцессором, с высокой точностью, широким диапазоном измерений и четкими показаниями. Тестовое напряжение не требует ручного переключения; Микропроцессор автоматически выбирает диапазон и испытательное напряжение на основе измеренного сопротивления.
Инструмент безопасен и надежен; Он не будет поврежден, даже если тестовые клеммы короткие - циркуалируются до 100 В.
3. Макет ключа функции прибора
Тестовое напряжение 10 В-100 В тестовые терминалы

IV Меры предосторожности

1. Пожалуйста, внимательно прочитайте это руководство пользователя перед использованием и следуйте инструкциям шаг за шагом.
2. Не используйте какие -либо аксессуары, не предоставленные производителем, чтобы избежать потенциальных опасностей . 3. Этот инструмент может измерить сопротивление изоляции заземленного объекта. Во время тестирования тест объекта, тестируемого, должен быть размещен на скважине - изолированной прокладки, чтобы предотвратить повлияние на результаты испытаний.

4. При тестировании электрических продуктов более крупная или открытая площадь электрода должна быть подключена к выходной терминалу напряжения- для минимизации внешних помех.
5. Для кабельных продуктов с металлической оболочкой эта оболочка может использоваться в качестве одного электрода, подключенного к выходу высокого - напряжения, в то время как ядерный провод подключен к входной клемме. Для кабелей без защитной оболочки любое соединение приемлемо, но тест -объект должен быть помещен в металлический щит, причем щит заземлен.
6. Когда измеренная изоляционная сопротивление выше 10 × 10⁰ω, тестовый объект должен быть помещен в экранированную коробку, причем коробка заземлена, чтобы предотвратить помехи.
7. При измерении объемного сопротивления и сопротивления поверхности сначала измеряйте объемное сопротивление, а затем сопротивление поверхности. В противном случае поляризация материала повлияет на измерение сопротивления объема. Если материал измеряется неоднократно, может возникнуть поляризация, что делает дальнейшие измерения невозможными. В этом случае остановите тестирование, позвольте материалу отдыхать в течение 8-10 часов или очистить его с помощью безводного спирта, высушить его, а затем снова измерить после охлаждения.
8. Во время тестирования не касайтесь выходов на высокий - или его соединений, чтобы избежать удара.
9. Избегайте использования инструмента в следующих средах:

а Избегайте прямого солнечного света, дождя или влажных условий.
беременный Держите подальше от огня и высоких температур, чтобы предотвратить перегрев.
в При перемещении или ремонте выключите питание и отключите тестовые отведения.

V. Использование и операция

SL-030B имеет низкий индикатор напряжения батареи. Индикатор «низкой батареи» будет освещаться, когда напряжение аккумулятора падает ниже 6 вольт. Это многофункциональный тестер с цифровым дисплеем, измерением температуры окружающей среды, влажности и сопротивления поверхности. Измерение температуры и влажности окружающей среды: нажмите и удерживайте тестовую кнопку; Красный светодиод рядом с «степенью» будет мигать. Дисплей покажет текущую температуру. Продолжайте удерживать тестовую кнопку. Через несколько секунд инструмент автоматически переключается на измерение влажности, а красной светодиод рядом с «степенью» выключится, в то время как красный светодиод рядом с «RH%» будет мигать. Затем дисплей покажет текущую влажность окружающей среды. Примерно через 15 секунд измеренное значение сопротивления поверхности будет отображаться на ЖК -экране, а светодиод также будет указывать на измеренный импеданс.

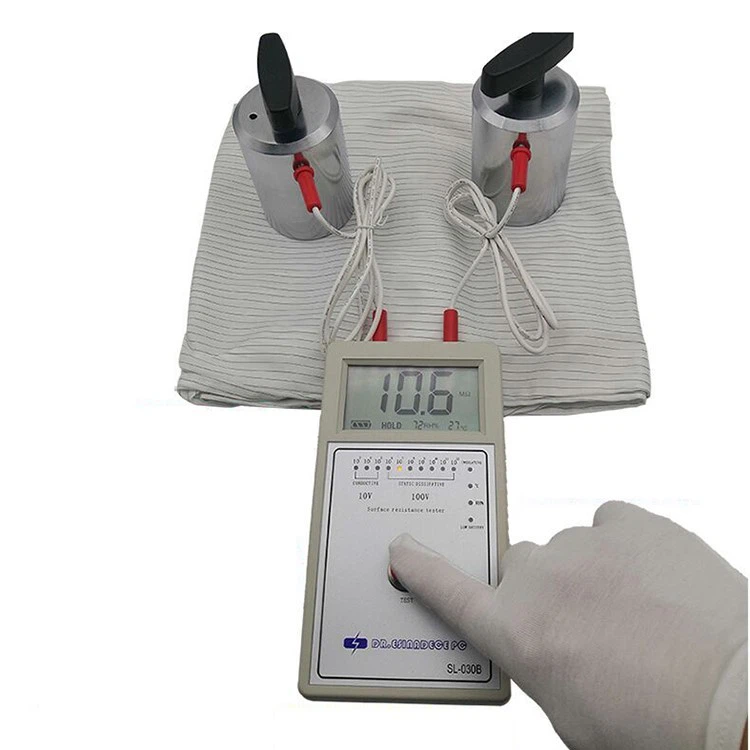

Наш тестер цифровой поверхности SL-030B идеально подходит для проверки ткани ESD и других материалов ESD.
