Тестер поверхностного сопротивления

<1>. Введение тестера сопротивления поверхности:

GM3110 - тестер сопротивления поверхности объекта. Прикрепляя два параллельных электрода прибора к поверхности измеряемого объекта, можно измерить значение сопротивления поверхности предмета, чтобы определить, является ли объект, подлежащий испытанию, проводником, антистатическим материалом или изолятором. В то же время, прибор также может измерять сопротивление объекта заземлению. Прибор особенно подходит для различных антистатических полей.

<2>. Технические характеристики продукта

Диапазон измерения сопротивления	10 ³ -10 ¹⁰ Ω
Погрешность измерения сопротивления	± один порядок
Время отклика измерения сопротивления	1S
Диапазон измерения температуры	0 ° C ~ 50 ° C / 32 ~ 122 F
Точность измерения температуры	± 2 ° C / ± 3,6 ° F
Мощность	9V 6F22
Размер батареи	63.6x31.x125.8mm

Вес: 122 г. Максимальный диапазон измерения сопротивления этой машины составляет 20 км. 10 ¹¹ и 10 ^12, отображаемые этим инструментом, являются оценочной концепцией, не точной или не измеренной.

Ошибка измерения сопротивления описывается следующим образом: Поверхностное сопротивление 10 ¹⁰ отображается как 10 ⁹ или 10 ¹¹ , что находится в пределах диапазона ошибок.

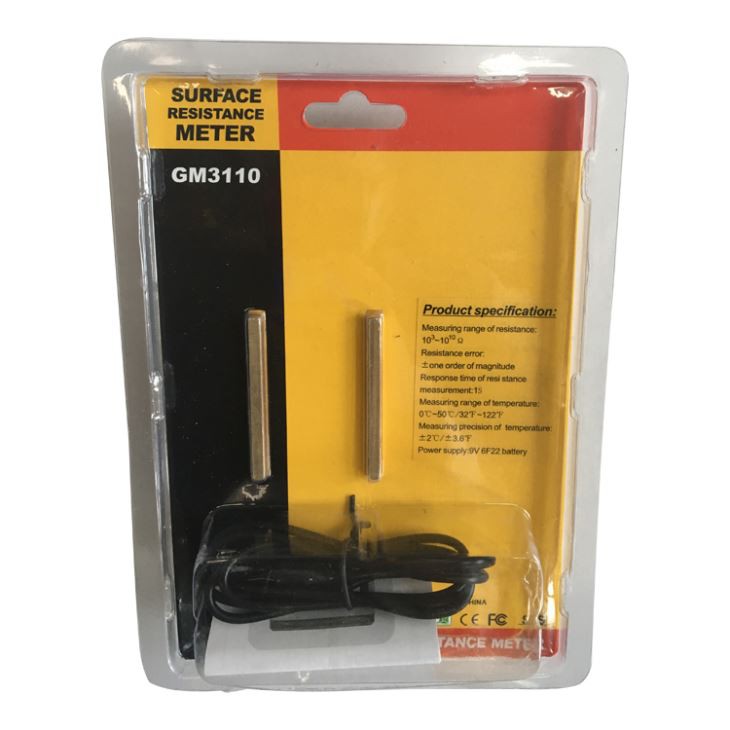

GM3110 TESTER.jpg

<3> .GM3110 тестер поверхностного сопротивления Функциональные характеристики

1. Этот тестер поверхностного сопротивления имеет следующие функции:

2. Испытание поверхностного сопротивления объекта;

3. Три способа одновременного отображения значения сопротивления или свойства материала поверхности объекта;

4. Измерение температуры окружающей среды;

5. единица измерения температуры;

6. Функция хранения данных;

7. ЖК-подсветка;

<4>. Ключевая операция

1. Кнопка питания: короткое нажатие на эту кнопку для управления подсветкой ЖКД, длительное

Единица измерения температуры.

Нажмите эту кнопку для достижения

2. Кнопка питания: кнопка удержания данных измерений.

3. Кнопка питания: кнопка включения.

<5> .Instructions

1. Нажмите кнопку питания, чтобы включить ЖК-дисплей, и ЖК-дисплей перейдет к обычному экрану измерений и отобразит значение температуры окружающей среды.

2. Прикрепите два электрода машины к поверхности тестируемого материала. Примерно через 1 секунду поверхностное сопротивление тестируемого материала и его проводящие свойства отображаются на ЖК-дисплее, указывая на то, что тестируемый материал представляет собой проводник, антистатический материал или изолирующий материал.

3. Измерение сопротивления заземления: вставьте заземляющий провод в гнездо заземления в передней части прибора и заземлите другой конец заземляющего провода, чтобы удерживать правую сторону прибора.

Чрезвычайно близко к поверхности измеряемого объекта значение сопротивления, отображаемое на ЖК-дисплее, является сопротивлением заземлению. (В это время левый измерительный электрод не должен касаться поверхности объекта).

4. Удержание данных: после измерения данных нажмите кнопку HOLD, данные останутся на экране ЖКД, а затем нажмите кнопку HOLD, чтобы выйти из функции удержания.

5. Управление подсветкой: в состоянии включения нажмите кнопку ° c / ° f, подсветка включена, удобно проводить измерения ночью, нажмите еще раз, чтобы выключить подсветку.

6. Преобразование единиц измерения температуры: в состоянии включения нажмите и удерживайте кнопку ° c / ° f для преобразования единицы измерения температуры.

<6> ЖК-дисплей и функции кнопок:

1. ЖК-дисплей во весь экран: см. Ниже (рисунок 1)

1. Значок дисплея проводника

2. Значок отображения антистатического материала

3. Значок дисплея изоляции

4. Отображение значения сопротивления

5. Значение температуры

6. Значок хранения данных

7. Подсказка силы батареи

Тестер поверхностного сопротивления GM3110

<7>. Имя части: см. Ниже (рисунок 2)

А. ЖК-дисплей

Кнопка преобразования подсветки и температуры B.LCD

C. Кнопка удержания данных

D. кнопка переключения

F. Электрод для измерения поверхностного сопротивления

E. гнездо заземления

G. Батарейная дверь

GM3110 поверхностное сопротивление tester.jpg

<8> чтение .LCD

а) 10 ³ ~ 10 ⁵ Ом, проводник; 10 ⁶ ~ 10 ¹¹ Ом, антистатический материал;

≥10 Ом, изоляционный материал;

б). Измеренное сопротивление составляет менее 10 ³ Ом, а на ЖК-дисплее отображается 10 ³ Ом;

с). Пример: показание сопротивления на рисунке 3: 10 ⁹ Ом, 1,0 Гом, материал для испытания - антистатический материал;

Высокое качество цифрового поверхностного удельного сопротивления tester.jpg

Тестер поверхностного сопротивления BEST-GM3110.jpg

<9> .calibration

(При нормальных обстоятельствах пользователям эта операция не нужна.) Если температура и влажность окружающей среды сильно изменяются, пользователь обнаруживает, что измерения отклоняются во время использования, и пользователь может выполнить следующую простую калибровку.

1. Калибровка разомкнутой цепи: сначала нажмите одновременно кнопку ° c / ° f и кнопку HOLD, затем нажмите кнопку питания, чтобы включить аппарат, и устройство перейдет в режим калибровки. Примечание: два электрода в нижней части машины должны быть размещены в воздухе, руки не должны быть при прикосновении к электроду. В правом нижнем углу экрана отображается число меньше 60. Нажмите кнопку питания еще раз, данные разомкнутой цепи сохранятся, и калибровка разомкнутой цепи завершена.

2. Калибровка при коротком замыкании: сначала нажмите и удерживайте одновременно кнопки ° c / ° f и кнопку HOLD, затем нажмите кнопку питания, чтобы включить устройство, и устройство перейдет в режим калибровки. На этот раз возьми металл.

Полоса или металлический блок подключены к двум электрическим уровням в нижней части машины, то есть два электрода закорочены, а число в правом нижнем углу экрана составляет приблизительно 700 (только приблизительно). Нажмите кнопку питания еще раз, данные о коротком замыкании сохранены, и калибровка короткого замыкания завершена.
