Электростатическое повреждение электронных компонентов и принципов защиты
В зависимости от различных типов электронных компонентов, степень электростатического повреждения также отличается, и статические напряжения, как низко как 100V также может привести к повреждению. В последние годы, поскольку разработка электронных компонентов, как правило, интегрирована, соответствующее электростатическое напряжение также постоянно снижается.
Электростатическое напряжение, индуцированное человеческим телом, обычно выше 2-4 КВ, что обычно вызвано небольшим движением человеческого тела или трением с изоляционными материалами. Другими словами, если электростатический потенциал в нашей повседневной жизни соприкасается со встроенными схемами, почти все интегрализные схемы будут уничтожены. Эта опасность существует в любой рабочей среде, где не принимаются меры электростатической защиты. Повреждение статического электричества интегрированными схемами отражается не только в процессе производства электронных компонентов, но и в процессе сборки и транспортировки интегральных схем.
Для решения вышеуказанных проблем могут быть приняты следующие меры электростатической защиты:
1. Электростатическая защита на месте работы. Оборудование, чувствительное к статическому электричеству, должно использоваться в анти статической рабочей зоне;
2. Электростатическая защита человеческого организма. Операторы должны носить анти статические комбинезоны, перчатки, рабочую обувь, рабочие колпачки и запястья ремни.
3. Электростатическая защита при хранении и транспортировке. Хранение и транспортировка электростатического чувствительного оборудования не может осуществляться в заряженное состояние.
Для достижения вышеуказанных функций основным методом является попытка снизить напряжение объекта нагрузки для достижения ценности безопасности, требуемой конструкцией. То есть заряд (к) и сопротивление (R) в следующей формуле должны быть небольшими, а электростатическая емкость (С) должна быть большой.
V инфракрасный
В - резюме
Где V: напряжение, в: заряд I: ток C: электростатическая емкость R: сопротивление
Конечно, значение сопротивления не будет как можно более низким, особенно на большой площади антистатических, меры безопасности, такие как утечка должны быть рассмотрены перед выбором материалов. Меры электростатической защиты

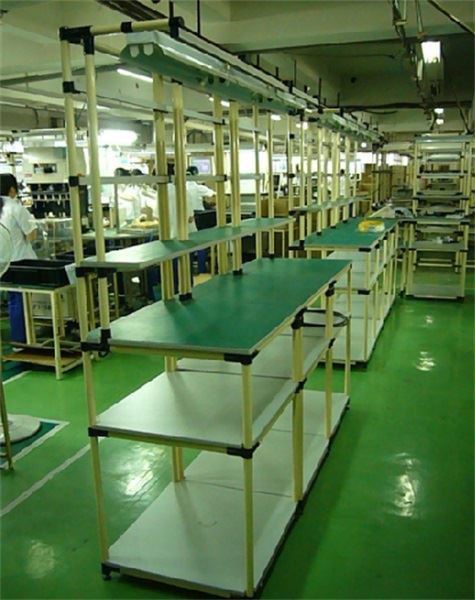

Проверьте и установите рабочее место для электростатической защиты IC. Цель анти статичных мер в этом процессе заключается в поддержании того же потенциала на рабочем месте, включая человеческое тело. Конкретный метод заключается в следующем:

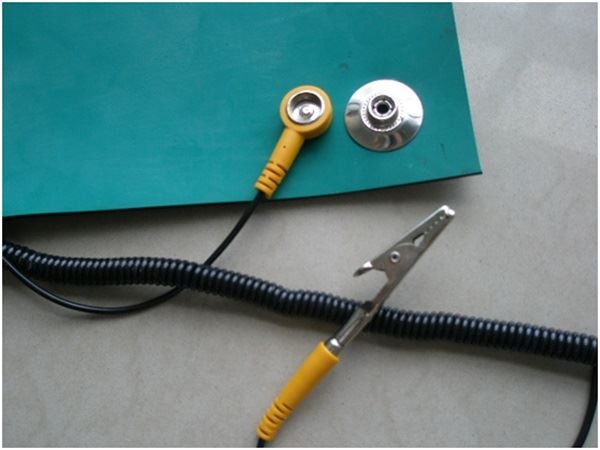

1. Основание 1 megohm резистор и носить анти-статический запястье ремень;
2. Основание тестера, инструментов, паялиного железа и т.д.;

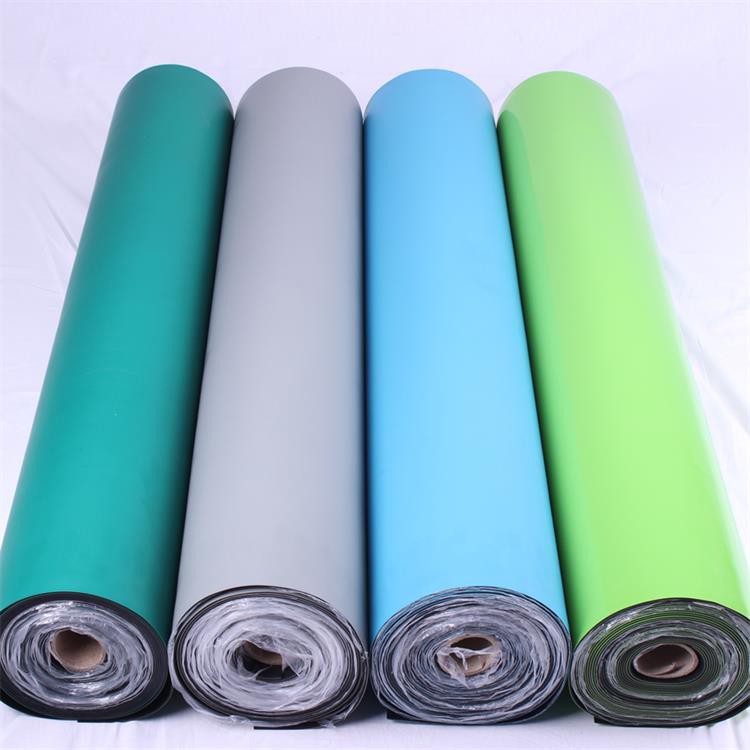

3. После укладки анти статического коврика, земля рабочей поверхности.
4. Операторы должны носить анти статические комбинезоны и рабочую обувь;
5. Анти статический пол или проводящий резиновый коврик на земле;
6. Во время транспортировки и упаковки ИК должны храниться в том же потенциале.
Антистатический цикл тестирования производительности и вопросы, нуждающиеся во внимании
Анти статические резиновые пластины (столовые коврики, полы), анти статическая рабочая обувь, анти статическая рабочая одежда, анти статические контейнеры и т.д. должны быть протестированы не реже одного раза в месяц. Анти-статический запястье ремень, воздушный пистолет, вентилятор, инструменты и т.д. Они должны тестировать один раз в день. Во время теста необходимо учитывать такие факторы, как температура и влажность полигона.
