Метод обнаружения кисти ESD
Пластиковая антистатическая кисть, продаваемая на рынке, может быть разделена на три типа: большие, средние и малые. Они подходят для очистки различных электронных компонентов, плат PCB и т. Д., А также могут скрасить платы печатных плат.
Кисточка для кисти кисти подразделяется на: круглую ручку, прямой хвостовик 2, каждый из которых имеет размер точек, подходящий для очистки различных электронных компонентов, платы печатной платы и т. Д.

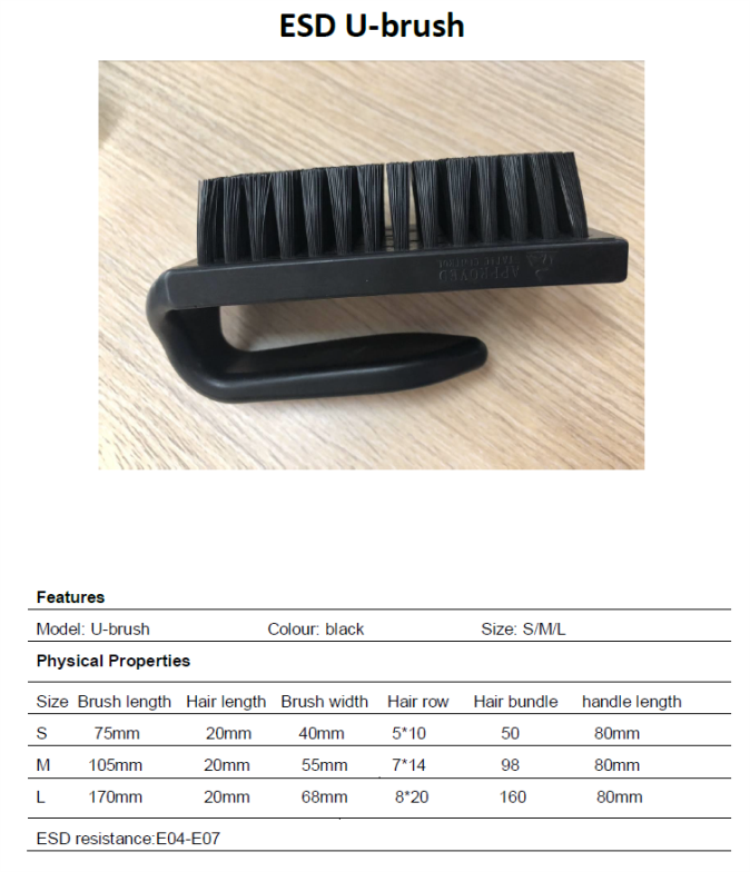

U-образная кисть также разделена на: большую, среднюю и малую три, пригодную для очистки различных электронных компонентов, платы печатной платы и т. Д., Также может скрасить плату печатной платы.
Формованные щетки специально разработаны для определенных процессов, таких как антистатические щетки с длинным алюминиевым сплавом, выполненные для пластиковой печати.
Покупка:
Антистатические щетинки щетины мягкие и жесткие, должны основываться на компонентах PCB, подлежащих очистке, чтобы определить требования, опасаясь, что их поцарапают при выборе мягкой щетки для волос, но эффект чистки жесткой щетки доминирует.
Методы испытаний:
1) Поверхностное сопротивление щетины и сопротивление поверхности щетки:
6 Испытание сопротивления
6.1 Сопротивление точка-точка и сопротивление системы
Используемая электродная структура: диаметр электродного столба 63 мм ± 3 мм: электродный материал - нержавеющая сталь или медь; материал контактного проводника проводящий резистивный, твердость 60 ± 10 (класс Shore A), толщина 6 мм ± 1 мм, объемное сопротивление меньше 500 Ом: вес электрода составляет 2,25 кг? 2,5 кг.
При испытании сопротивления точка-точка продукт (материал) должен быть помещен на изолирующую поверхность или помещен в фактическое состояние использования. Поверхностное сопротивление и объемное сопротивление Mesa больше, чем 1x10 ^ 13Ω, соответственно, а их геометрические размеры периметра больше, чем измеренный материал 10 см. Расстояние между электродами составляет 300 мм. В наземном испытании расстояние между электродами составляет от 900 мм до 1000 мм.
При тестировании сопротивления системы испытуемый образец (земля) должен быть испытан для фактического использования. Во время инженерного испытания электрод находится на расстоянии более 10 см от края исследуемого материала.
2) Испытание на напряжение электризации трения:
Мотор трения использовался для трения, а электростатический измеритель напряжения бесконтактного типа использовался для проверки напряжения электризации трения. Фрикционный электрод электродвигателя трения имеет форму круга с диаметром от 50 мм до 60 мм, массой 1 кг, объемным сопротивлением более 1 х 101 ° 13 Ом и высокоизолирующей нейлоновой тканью (поверхность Сопротивление не менее 1x1O ^ 13 Ом. Обернуто для увеличения трения. Коэффициент (см. рис.1): во время испытания электрод трения начал тереть электрод трения от измеряемого объекта, а однонаправленное трение было остановлено 20 раз ( время 20 с), а напряжение траектории трения измерялось электростатическим вольтметром бесконтактного типа в течение 10 с.
